, které jsem si před tím zničil – připojením nabíjecího napětí opačně. Odešel malý IO. Obvod co řídí nabíjení. Dá se koupit za asi 70 korun na TME kus. Nebo deset kusů za 7 korun v Aliexpresu.
A dále už jen obrazově. Pár snímků jak ty hodinky vypadají.

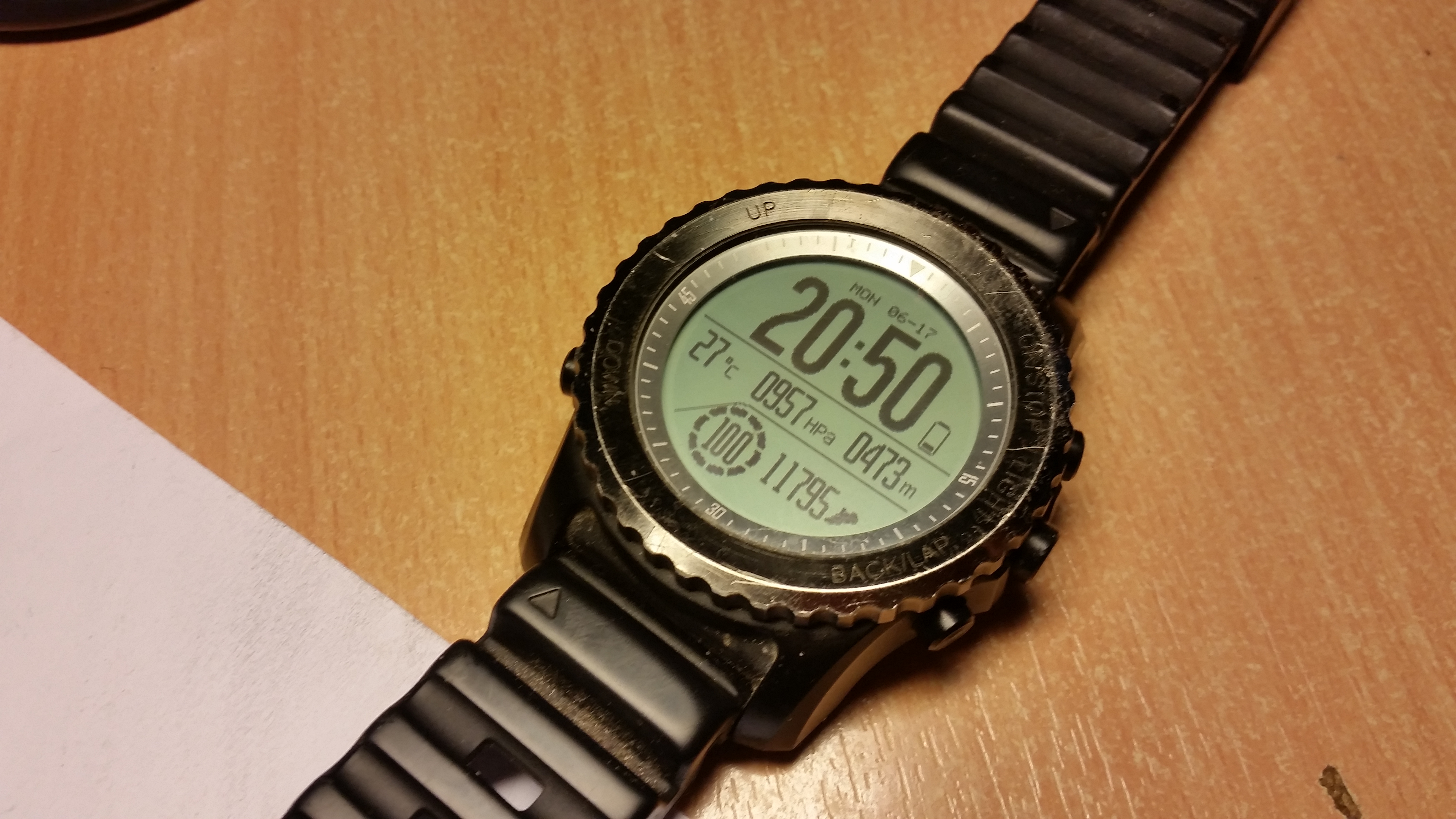

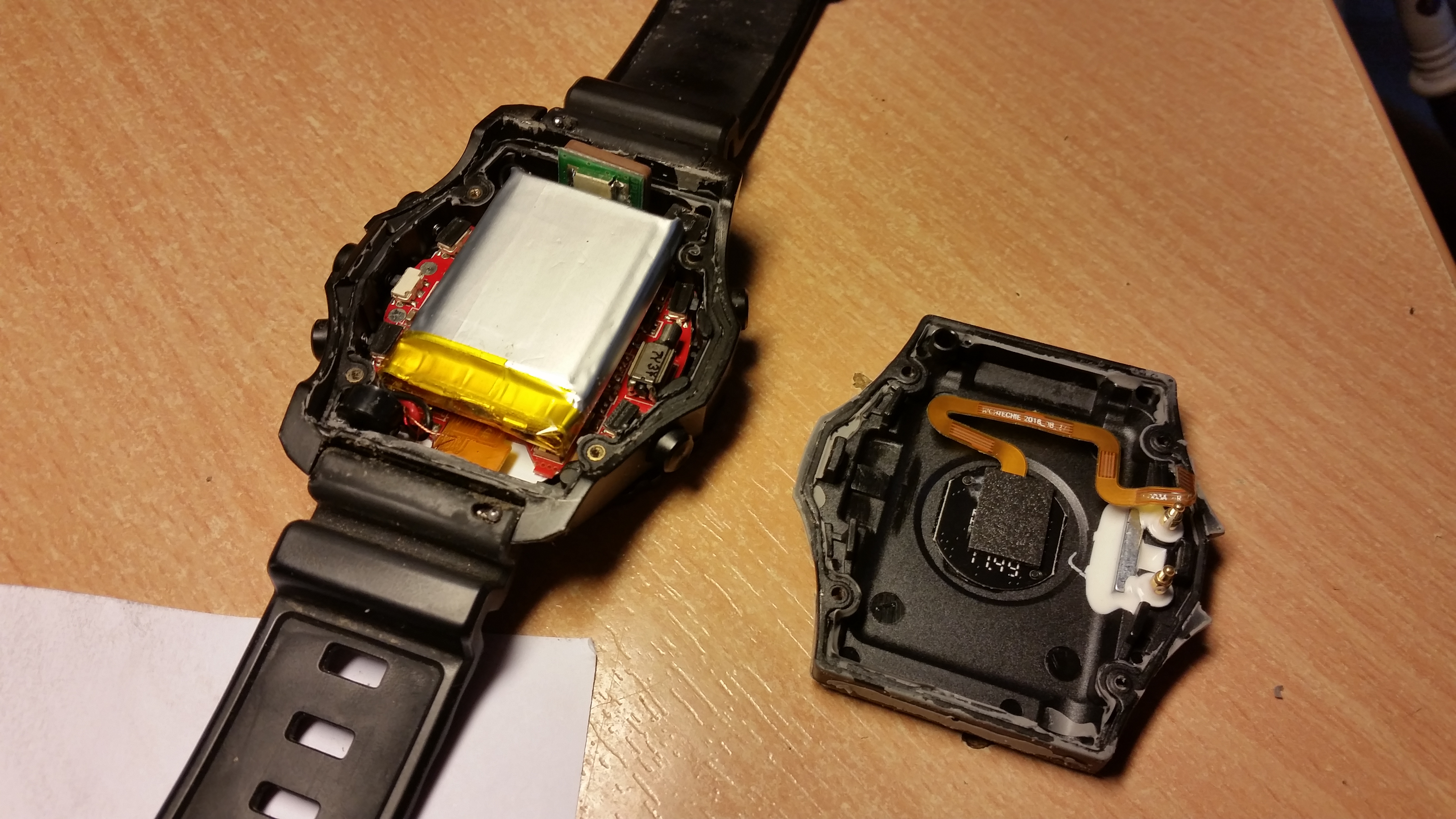

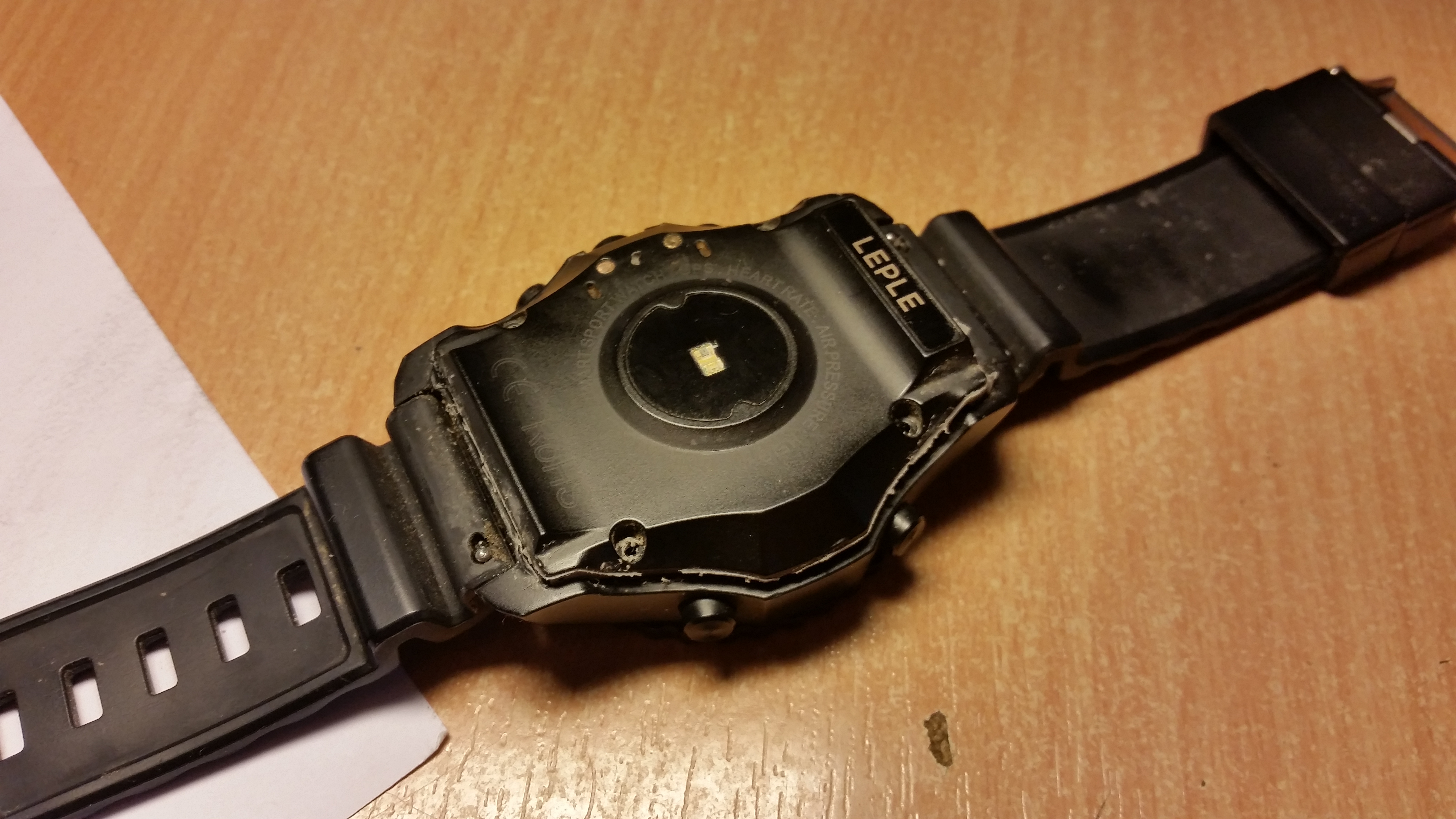

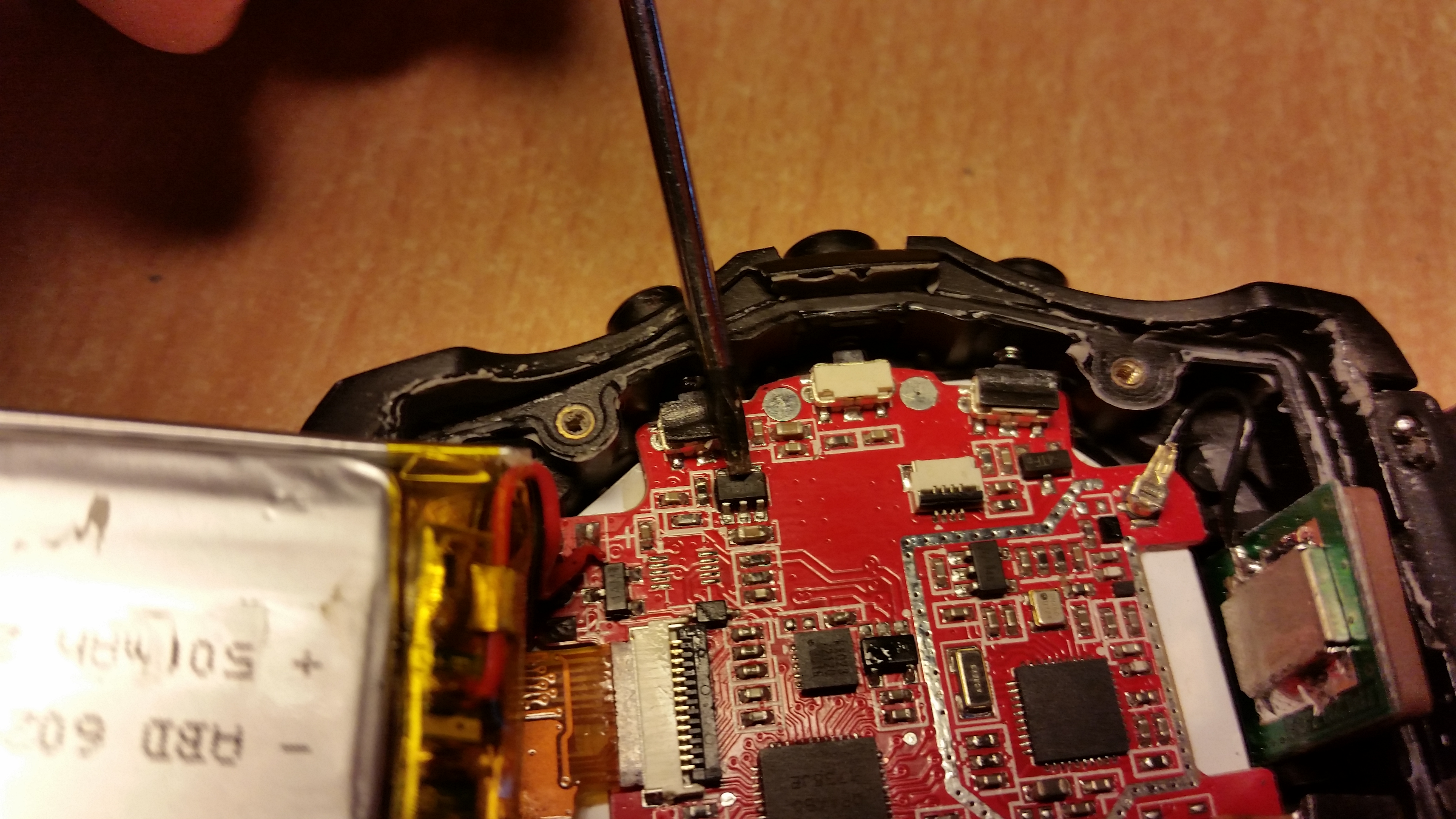

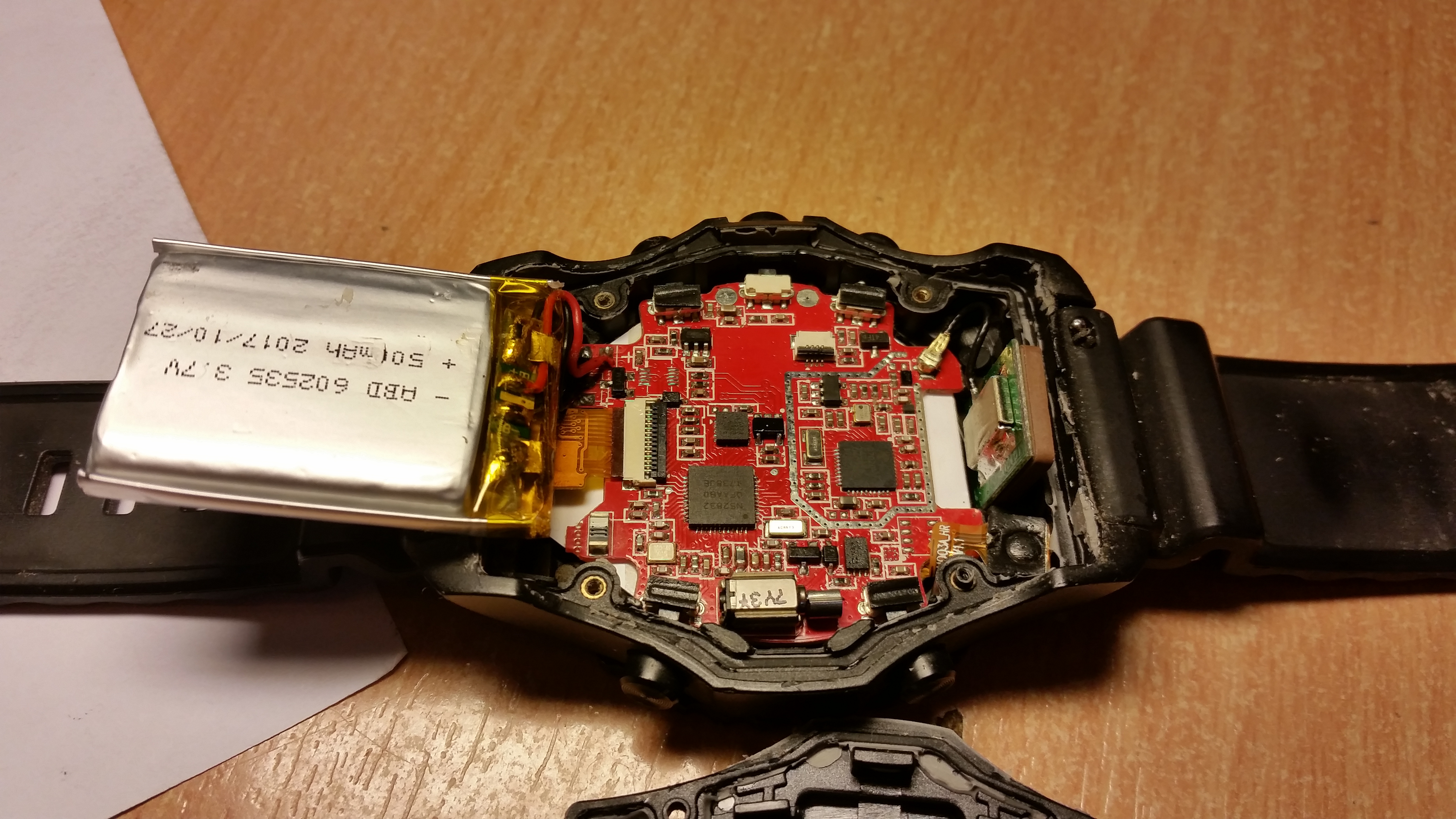

Tohle je základní obrazovka.Hodinky zezadu, téměř otevřené.Pro neznalce,: velký pytlík je baterka. Má poměrně velkou kapacitu, podle tísku 500mAh, což je na vpodstatě přerostlý smart band docela dost. Taky vydrží běžhě 14 dnů a při použití GPS bez problémů logují celý den. Vv víčku je uprostřed snímač pulzu a ty dva kolíky převádějí nabíjecí napětí ze zadní strany do desky, která je vlevo pod baterkou.Po odklopení baterky vidíte hlavní desku. Dole je motorek s excentrem pro vibrace. Vpravo ta postavený kostka je anténa GPS a někde pod baterií je ještě pípák. Konektor vlevo před bateríí vede k displejí. Ten byl taky vadný. Jako prvná závada byl nefunkční displej asi po pár měsících použivání. Oprava spočívala ve vytažení a zastrčení plochého kabelu.A tohle je ten obvod co potřeboval vyměnit. Tohle je ještě před výměnou.
